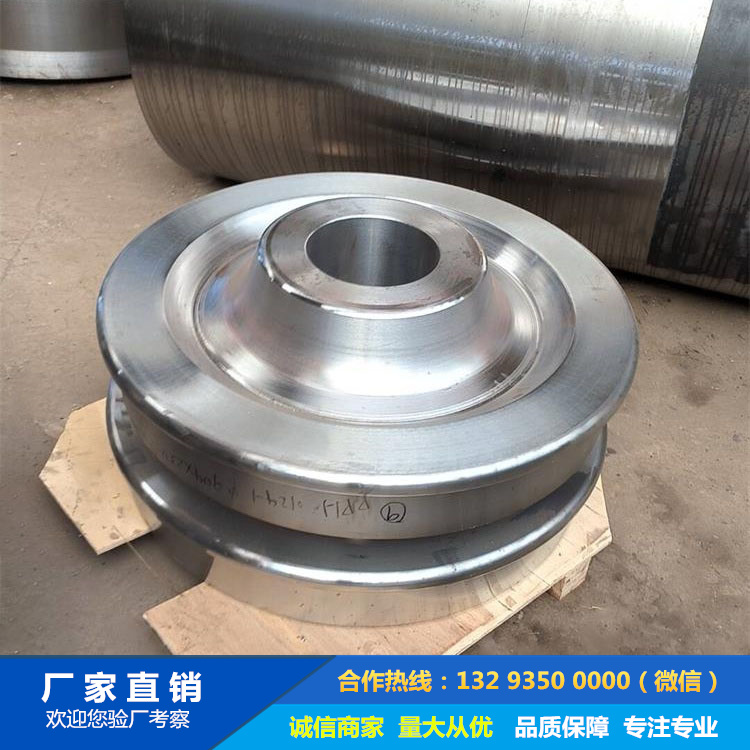

起重機車輪鍛件無損檢測常見方法與標準淺析

一、 起重機車輪的工況、缺陷特點與檢測挑戰

苛刻的工況：

高承載：承受起重機自重和起吊重物的全部重量。

高接觸疲勞：與軌道反復接觸滾動，承受巨大的赫茲接觸應力，易產生接觸疲勞損傷。

高沖擊與磨損：啟動、制動和經過軌道接頭時產生沖擊，與軌道摩擦造成磨損。

可能的啃軌：車輪與軌道不對中時，會產生側向力，導致輪緣嚴重磨損和裂紋。常見缺陷類型：

內部缺陷：

夾雜物：特別是B類（氧化鋁）和D類（球狀氧化物）夾雜，是疲勞裂紋的起源。

孔隙與縮松：鍛造過程未能完全焊合。

白點：氫致裂紋，危害性極大。

表面與近表面缺陷（最關鍵）：

接觸疲勞裂紋：通常起源于踏面下最大剪切應力處，平行于表面擴展，后期導致剝落。

磨損裂紋：在踏面表面因磨損和應力共同作用產生。

淬火裂紋：熱處理過程中在輪緣、踏面或輻板過渡區產生的裂紋。

折疊：鍛造過程中形成的表面缺陷。

檢測挑戰：

缺陷取向：接觸疲勞裂紋多為平行于踏面的皮下裂紋，檢測難度大。

幾何形狀：車輪的輪緣、踏面、輪轂等結構導致超聲聲束復雜，易產生干擾回波。

高噪聲環境：粗晶鍛件可能導致超聲波“草狀回波”，降低信噪比。

二、 常見無損檢測方法淺析

針對起重機車輪的缺陷特點和服役要求，以下方法是制造過程和在線檢驗中最常用的組合。

1. 超聲波檢測 (Ultrasonic Testing, UT)

地位：內部缺陷檢測的首選和強制性方法。

應用：檢測內部夾雜、縮孔、白點、裂紋等。

常用技術：

縱波直探頭檢測：

方式：從車輪的兩個端面（輪轂端面）進行掃查。

目的：主要用于發現與端面平行的缺陷，如徑向分布的夾雜和白點。這是檢測危害性大的內部缺陷的主要手段。

橫波斜探頭檢測：

方式：從踏面和輪緣外側進行周向掃查。

目的：主要用于發現軸向缺陷和平行于踏面的皮下接觸疲勞裂紋。這是檢測車輪最關鍵缺陷的有效方法。

雙晶直探頭檢測：

方式：從踏面進行檢測。

目的：對近表面缺陷（如皮下2-3mm內的接觸疲勞裂紋）具有很高的靈敏度，且盲區小，非常適合檢測早期接觸疲勞損傷。

2. 磁粉檢測 (Magnetic Particle Testing, MT)

地位：鐵磁性材料車輪表面和近表面缺陷檢測的首選方法。

應用：檢測踏面、輪緣、輪轂等所有外表面的裂紋、折疊等線性缺陷。靈敏度極高。

磁化方法：

周向磁化：采用通電法（通過輪轂孔），產生環繞車輪的磁場，用于發現軸向缺陷。

縱向磁化：采用線圈法或磁軛法，產生沿車輪軸向的磁場，用于發現周向缺陷。

要求：為確保全覆蓋，必須至少在兩個相互垂直的方向（周向和縱向）上進行磁化檢測。輪緣根部、輻板與輪轂/踏面的過渡區是應力集中區，必須重點檢測。

三、 常用標準淺析

起重機車輪鍛件的檢測必須遵循嚴格的行業標準，這些標準規定了方法、程序和驗收等級。

國際通用標準

ASTM (美國材料與試驗協會)：

超聲檢測：ASTM A388/A388M 《鋼鍛件超聲檢測方法》。這是基礎方法標準。

磁粉檢測：ASTM A275/A275M 《鋼鍛件磁粉檢測方法》。

FEM (歐洲機械裝卸聯合會)：其標準對起重機及其部件的設計和制造有重要影響，通常會引用或要求符合相應的EN或ISO檢測標準。

ISO (國際標準化組織)：

ISO 5948：《鐵路車輛材料 - 超聲驗收檢驗》。此標準雖針對鐵路，但其嚴謹的輪坯檢測方法常被借鑒用于起重機車輪。

國內常用標準 (中國)

國家標準 (GB/T)：

超聲檢測：GB/T 6402-2008 《鋼鍛件超聲檢測方法》。這是國內主導標準。

磁粉檢測：GB/T 15822.1~.3 《無損檢測 磁粉檢測》。

行業標準 (JB/T) - 更具針對性和強制性：

JB/T 6397-2006 《起重機車輪型式、尺寸、踏面形狀與軌道的匹配》。這個產品標準中會提出對材料和檢驗的總體要求。

JB/T 5000.14-2007 《重型機械通用技術條件 第14部分：鑄鋼件無損探傷》。雖然名為鑄鋼件，但其驗收理念常被重型機械行業參考。

JB/T 5000.15-2007 《重型機械通用技術條件 第15部分：鍛鋼件無損探傷》。這是目前國內起重機車輪制造和驗收最直接、最常用的標準之一。 它明確規定了鍛鋼件的超聲和磁粉檢測方法和質量等級。

驗收等級的意義

標準中的驗收等級是判廢的核心依據。對于起重機車輪，通常要求較高等級。

在GB/T 6402和JB/T 5000.15中，質量等級分為1級、2級、3級、4級等，數字越小，要求越嚴格。

重要起重機（如冶金、港口用）的車輪，通常要求2級或以上。

驗收等級主要針對超聲波檢測，它規定了不同當量平底孔缺陷的接受界限。磁粉檢測的驗收通常是不允許有任何裂紋和白點，其他線性缺陷和圓形缺陷的尺寸和數量也有嚴格限制。

四、 檢測工藝路徑與在役檢驗

1. 制造過程中的檢測流程：

鍛坯：可進行超聲波初檢，篩查嚴重缺陷。

熱處理（淬火+回火）后：進行100%超聲波檢測和100%磁粉檢測。這是最終檢驗的關鍵環節。

精加工（磨削踏面）后：必須再次進行100%磁粉檢測，以檢查磨削裂紋。

2. 在役檢驗 (In-service Inspection)：

起重機車輪在運行一段時間后，必須進行定期檢驗，以防發生災難性事故。

主要方法：磁粉檢測 (MT) 和 滲透檢測 (PT)。

檢測部位：

踏面：檢查接觸疲勞裂紋和磨損裂紋。

輪緣：檢查因啃軌產生的裂紋和磨損。

輻板與輪轂/踏面的連接處：檢查疲勞裂紋。

標準：在役檢驗通常遵循使用單位的安全規程或參考如《起重機械定期檢驗規則》等安全技術規范。

最終，對于起重機車輪鍛件，其標準的無損檢測組合是：

100% Ultrasonic Testing (UT) + 100% Magnetic Particle Testing (MT)

總結：

起重機車輪的無損檢測是一個以超聲波和磁粉檢測為核心、以JB/T和GB/T標準為主要依據的嚴密質量保證體系。其核心目標是防止因材料內部缺陷和表面裂紋導致的疲勞斷裂和剝落，確保起重機的安全運行。

對于在役車輪，定期的磁粉檢測是預測性維護和壽命評估的關鍵手段。
